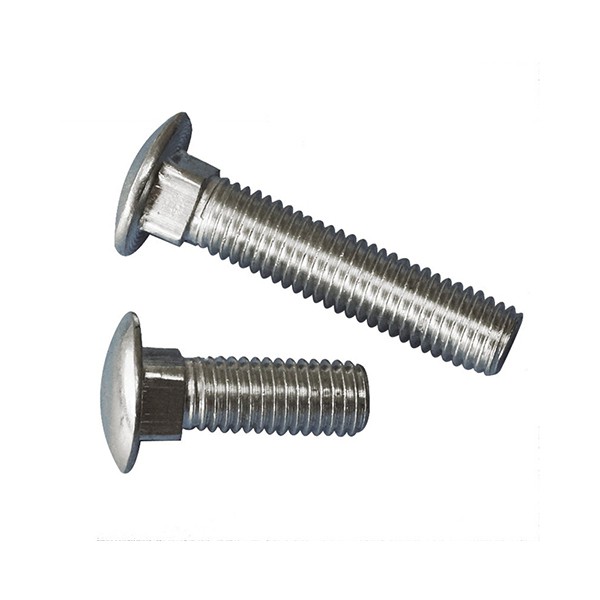

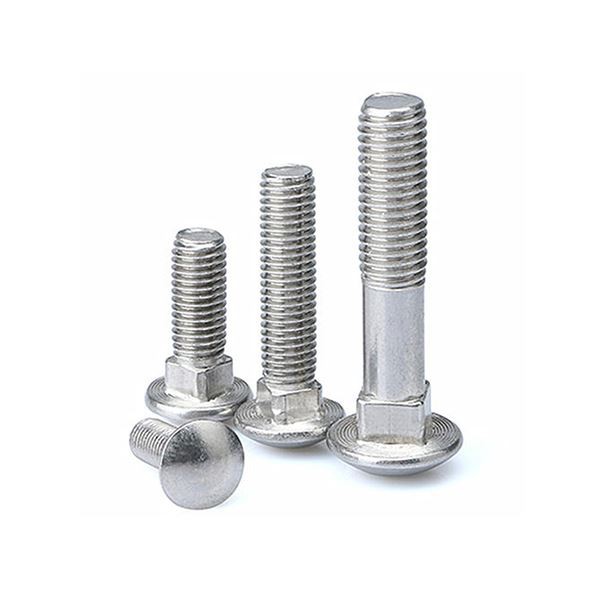

Wagenschraube der Klasse 8.8
Die Festigkeitsklasse der Schlossschrauben wird entsprechend dem Betriebsdruck ausgewählt. Die Leistungsklassen von Schlossschrauben aus Kohlenstoffstahl sind 3.6, 4.6 und 4.8. Der Standard kann sich auf GB3098.1 beziehen, während das Material für Schlossschrauben aus Edelstahl hauptsächlich austenitischer Edelstahl ist, der eine gute Hitzebeständigkeit, gute Korrosionsbeständigkeit und gute Schweißbarkeit besitzt.
- Schnelle Lieferung
- Qualitätssicherung
- 24/7 Kundenservice
Produkteinführung
Die Festigkeitsklasse der Schlossschrauben wird entsprechend dem Betriebsdruck ausgewählt. Die Leistungsklassen von Schlossschrauben aus Kohlenstoffstahl sind 3.6, 4.6 und 4.8. Der Standard kann sich auf GB3098.1 beziehen, während das Material für Schlossschrauben aus Edelstahl hauptsächlich austenitischer Edelstahl ist, der eine gute Hitzebeständigkeit, gute Korrosionsbeständigkeit und gute Schweißbarkeit besitzt. Austenitische rostfreie Stähle umfassen A1, A2. A4- und A2- und A4-Edelstähle werden üblicherweise auf dem Markt verwendet, nämlich SUS304 und SUS316. Sowohl SUS304 als auch SUS316 haben eine gute Duktilität und lassen sich leicht kaltumformen. Sie sind unter normalen Bedingungen nicht magnetisch. 304 ist nach der Kaltbearbeitung leicht magnetisch, 316 ist nach der Kaltbearbeitung etwas weniger magnetisch als 304.
Produktionsprozess von Schlossschrauben

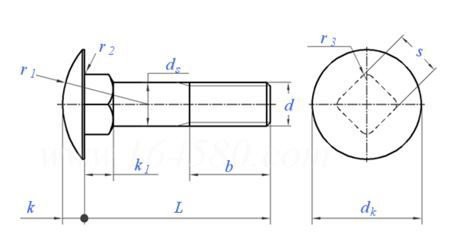

Spezifikation der Wagenschraube der Klasse 8.8
d | M5 | M6 | M8 | M10 | M12 | M16 | M20 | |
P | 0.8 | 1 | 1.25 | 1.5 | 1.75 | 2 | 2.5 | |
b | L Kleiner oder gleich 125 | 16 | 18 | 22 | 26 | 30 | 38 | 46 |
125＜L Weniger als oder gleich 200 | 22 | 24 | 28 | 32 | 36 | 44 | 52 | |
L>200 | - | - | 41 | 45 | 49 | 57 | 65 | |
dk | max | 13.55 | 16.55 | 20.65 | 24.65 | 30.65 | 38.8 | 46.8 |
Mindest | 12.45 | 15.45 | 19.35 | 23.35 | 29.35 | 37.2 | 45.2 | |
DS | max | 5 | 6 | 8 | 10 | 12 | 16 | 20 |
Mindest | 4.52 | 5.52 | 7.42 | 9.42 | 11.3 | 15.3 | 19.16 | |
k1 | max | 4.1 | 4.6 | 5.6 | 6.6 | 8.75 | 12.9 | 15.9 |
Mindest | 2.9 | 3.4 | 4.4 | 5.4 | 7.25 | 11.1 | 14.1 | |
k | max | 3.3 | 3.88 | 4.88 | 5.38 | 6.95 | 8.95 | 11.05 |
Mindest | 2.7 | 3.12 | 4.12 | 4.62 | 6.05 | 8.05 | 9.95 | |
r1 | ≈ | 10.7 | 12.6 | 16 | 19.2 | 24.1 | 29.3 | 33.9 |
r2 | max | 0.5 | 0.5 | 0.5 | 0.5 | 1 | 1 | 1 |
r3 | max | 0.75 | 0.9 | 1.2 | 1.5 | 1.8 | 2.4 | 3 |
s | max | 5.48 | 6.48 | 8.58 | 10.58 | 12.7 | 16.7 | 20.84 |
Mindest | 4.52 | 5.52 | 7.42 | 9.42 | 11.3 | 15.3 | 19.16 | |
Gemeinsame Sorte und Beschichtung
Standard | Material | Klasse | Fertig | Faden |
DIN933 | Kohlenstoffstahl | 4.6 | Schmucklos | UNC |
Verzinkt | ||||
Legierter Stahl | Gelb verzinkt | |||
PTFE | ||||
Rostfreier Stahl | Schwarzes Oxid | UNF | ||
Dacromet | ||||
Sonstiges | HDG | |||
Sonstiges |
Anwendungsbereich der Schlossschraube der Güteklasse 8.8
Die Anwendungen von Schlossschrauben mit Vierkanthals sind nicht sehr groß. Beispielsweise ähneln GB12-Schlossschrauben den DIN603-Schlossschrauben. Sie werden im Allgemeinen in Nuten verwendet. Beim Anziehen dreht sich die Bolzenstange aufgrund der Funktion des Vierkanthalses nicht, was für die Befestigung und Installation bequem ist. Die Schlossschraube kann sich im Langloch parallel bewegen. Da der Kopf der Schlossschraube rund ist, gibt es kein Design verfügbarer Elektrowerkzeuge wie Kreuznuten oder Innensechskant, und es kann auch eine Rolle bei der Verhinderung von Diebstahl im eigentlichen Verbindungsprozess spielen.
Die Schlossschraube wird aufgrund ihrer Besonderheit bei einigen besonderen Anlässen verwendet, z. B. bei Regalen, Schränken und anderen Bereichen.
